กฎการตรวจสอบสำหรับแผ่นความดันในภาชนะรับแรงดันคืออะไร?

กฎการตรวจสอบสำหรับแผ่นความดันในภาชนะรับแรงดันคืออะไร?

ในฐานะซัพพลายเออร์ของแผ่นเรือความดันฉันได้เห็นบทบาทที่สำคัญโดยตรงเพลตเหล่านี้เล่นในความปลอดภัยและการทำงานของภาชนะรับความดัน ภาชนะรับแรงดันถูกนำมาใช้ในอุตสาหกรรมที่หลากหลายตั้งแต่น้ำมันและก๊าซไปจนถึงการแปรรูปทางเคมีและคุณภาพของแผ่นความดันมีความสำคัญสูงสุด ในบล็อกนี้ฉันจะเจาะลึกกฎการตรวจสอบสำหรับแผ่นความดันในภาชนะรับความดัน

1. การตรวจสอบคุณภาพของวัสดุ

ขั้นตอนแรกในการรับรองคุณภาพของแผ่นความดันคือการตรวจสอบวัตถุดิบ องค์ประกอบทางเคมีของเพลตจะต้องเป็นไปตามมาตรฐานที่ระบุ ตัวอย่างเช่นปริมาณคาร์บอน, แมงกานีส, ซัลเฟอร์และระดับฟอสฟอรัสได้รับการควบคุมอย่างเคร่งครัด องค์ประกอบเหล่านี้สามารถส่งผลกระทบอย่างมีนัยสำคัญต่อคุณสมบัติเชิงกลของแผ่นเช่นความแข็งแรงความเหนียวและความต้านทานการกัดกร่อน

เรามักจะจัดหาแผ่นคุณภาพสูงเช่นSA285GRC A387G1CL2- เพลตเหล่านี้เป็นที่รู้จักกันดีในการใช้งานที่ยอดเยี่ยมในการใช้งานเรือความดัน ก่อนที่จะใช้งานการวิเคราะห์ทางเคมีที่ครอบคลุมจะดำเนินการ สิ่งนี้สามารถทำได้ผ่านวิธีการต่าง ๆ เช่นการวิเคราะห์สเปกตรัมซึ่งสามารถกำหนดองค์ประกอบองค์ประกอบของแผ่นเพลตได้อย่างแม่นยำ

นอกเหนือจากองค์ประกอบทางเคมีแล้วยังต้องมีการตรวจสอบคุณสมบัติทางกายภาพของแผ่นเพลตด้วย ความต้านทานแรงดึงความแข็งแรงของผลผลิตและการยืดตัวเป็นพารามิเตอร์สำคัญ การทดสอบแรงดึงจะดำเนินการโดยทั่วไปเพื่อวัดคุณสมบัติเหล่านี้ ตัวอย่างของแผ่นถูกนำมาและดึงในเครื่องทดสอบจนกว่าจะแตก โหลดสูงสุดที่ตัวอย่างสามารถทนต่อการทำลายได้จะถูกบันทึกเป็นความต้านทานแรงดึงและความเครียดที่วัสดุเริ่มเปลี่ยนรูปแบบพลาสติกคือความแข็งแรงของผลผลิต

2. การตรวจสอบคุณภาพพื้นผิว

คุณภาพพื้นผิวของแผ่นความดันเป็นอีกแง่มุมที่สำคัญ ข้อบกพร่องของพื้นผิวใด ๆ สามารถทำหน้าที่เป็นศูนย์กลางความเครียดซึ่งอาจนำไปสู่การเริ่มต้นการเริ่มต้นและการแพร่กระจายภายใต้ความกดดัน การแตกพื้นผิวรอยขีดข่วนและหลุมเป็นสิ่งต้องห้ามอย่างเคร่งครัด

การตรวจสอบด้วยภาพเป็นวิธีพื้นฐานที่สุดสำหรับการประเมินคุณภาพพื้นผิว ผู้ตรวจสอบตรวจสอบพื้นผิวทั้งหมดของแผ่นเปลือกโลกอย่างระมัดระวังเพื่อระบุข้อบกพร่องที่มองเห็นได้ สำหรับการตรวจสอบโดยละเอียดเพิ่มเติมสามารถใช้วิธีการทดสอบแบบไม่ทำลายล้าง (NDT) ได้ การตรวจสอบอนุภาคแม่เหล็ก (MPI) เหมาะสำหรับวัสดุ ferromagnetic มันสามารถตรวจจับพื้นผิวและข้อบกพร่องของพื้นผิวใกล้โดยใช้สนามแม่เหล็กและอนุภาคแม่เหล็กกับพื้นผิวของแผ่น หากมีข้อบกพร่องสนามแม่เหล็กจะถูกรบกวนและอนุภาคแม่เหล็กจะสะสมที่ตำแหน่งข้อบกพร่องทำให้มองเห็นได้

การทดสอบอัลตราโซนิก (UT) ยังใช้กันอย่างแพร่หลาย มันใช้คลื่นเสียงความถี่สูงเพื่อตรวจจับข้อบกพร่องภายในและพื้นผิว คลื่นเสียงจะถูกส่งเข้าไปในแผ่นและข้อบกพร่องใด ๆ จะทำให้เกิดการสะท้อนของคลื่นซึ่งสามารถตรวจพบได้โดยผู้รับ

เรายังจัดหาแผ่นความดัน p335GH SA516GR70- เพลตเหล่านี้ต้องการการควบคุมคุณภาพพื้นผิวที่เข้มงวดเพื่อให้แน่ใจว่าประสิทธิภาพระยะยาวในเรือความดัน

3. การตรวจสอบมิติ

ขนาดที่แม่นยำของแผ่นความดันเป็นสิ่งจำเป็นสำหรับการประกอบที่เหมาะสมและการทำงานของเรือความดัน ความหนาความกว้างและความยาวของแผ่นจะต้องอยู่ภายในความคลาดเคลื่อนที่ระบุ

การวัดความหนาเป็นส่วนสำคัญของการตรวจสอบมิติ สามารถทำได้โดยใช้เครื่องวัดกลศาสตร์หรือมาตรวัดความหนาอัลตราโซนิก คาลิปเปอร์เชิงกลเหมาะสำหรับการวัดแผ่นบาง ๆ ในขณะที่เกจวัดความหนาของอัลตราโซนิกมีความแม่นยำมากขึ้นสำหรับแผ่นหนา พวกเขาทำงานโดยการวัดเวลาที่ใช้สำหรับชีพจรอัลตราโซนิกในการเดินทางผ่านจานและด้านหลัง

การวัดความกว้างและความยาวมักจะดำเนินการโดยใช้เทปวัดหรืออุปกรณ์วัดเลเซอร์ การเบี่ยงเบนใด ๆ จากมิติที่ระบุอาจทำให้เกิดปัญหาในระหว่างการผลิตภาชนะรับความดันเช่นการปรับที่ไม่เหมาะสมหรือความเข้มข้นของความเครียดที่เพิ่มขึ้น

4. การตรวจสอบความร้อน

การรักษาด้วยความร้อนเป็นกระบวนการสำคัญสำหรับแผ่นเรือความดันเนื่องจากสามารถปรับปรุงคุณสมบัติเชิงกลของพวกเขา หลังการรักษาด้วยความร้อนแผ่นจะต้องได้รับการตรวจสอบเพื่อให้แน่ใจว่าคุณสมบัติที่ต้องการได้รับการบรรลุ

การทดสอบความแข็งมักใช้เพื่อประเมินผลของการรักษาความร้อน การทดสอบความแข็งของ Rockwell หรือการทดสอบความแข็งของ Brinell สามารถใช้งานได้ การทดสอบเหล่านี้วัดความต้านทานของวัสดุต่อการเยื้อง มีการกด intenter แข็งลงในพื้นผิวของแผ่นและวัดขนาดของการเยื้อง ค่าความแข็งสามารถระบุได้ว่ากระบวนการบำบัดความร้อนได้ดำเนินการอย่างถูกต้องหรือไม่

การวิเคราะห์โครงสร้างจุลภาคก็เป็นสิ่งจำเป็นเช่นกัน โดยการตรวจสอบโครงสร้างจุลภาคของแผ่นภายใต้กล้องจุลทรรศน์เราสามารถตรวจสอบได้ว่าการรักษาความร้อนส่งผลให้เกิดการเปลี่ยนแปลงเฟสที่ต้องการและโครงสร้างเมล็ดข้าวหรือไม่ ตัวอย่างเช่นโครงสร้างที่ละเอียดอ่อนมักจะเป็นที่ต้องการสำหรับคุณสมบัติเชิงกลที่ดีกว่า

5. การรับรองและเอกสารประกอบ

นอกเหนือจากการตรวจสอบข้างต้นต้องมีการรับรองที่เหมาะสมและเอกสารประกอบสำหรับแผ่นความดัน แผ่นควรมาพร้อมกับใบรับรองวัสดุที่มีข้อมูลเกี่ยวกับองค์ประกอบทางเคมีคุณสมบัติเชิงกลการบำบัดความร้อนและผลการตรวจสอบ

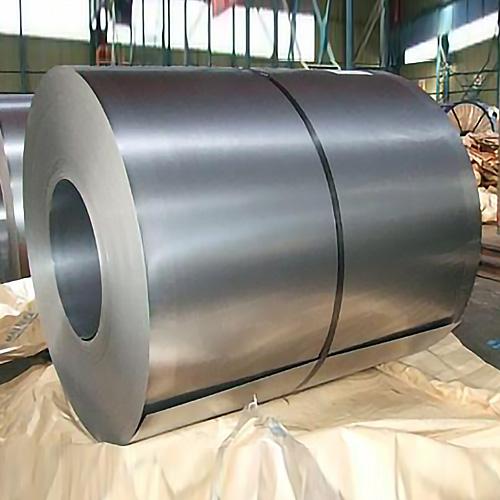

เอกสารนี้มีความสำคัญสำหรับการตรวจสอบย้อนกลับและการควบคุมคุณภาพ ช่วยให้ผู้ใช้และหน่วยงานกำกับดูแลสามารถตรวจสอบคุณภาพของแผ่นได้ ในฐานะซัพพลายเออร์เรามั่นใจว่าผลิตภัณฑ์ทั้งหมดของเรารวมถึงp335ghมาพร้อมกับเอกสารที่สมบูรณ์และถูกต้อง

6. การปฏิบัติตามมาตรฐานและข้อบังคับ

แผ่นความกดดันจะต้องปฏิบัติตามมาตรฐานและข้อบังคับระดับชาติและนานาชาติต่างๆ ในสหรัฐอเมริกาหม้อไอน้ำของสมาคมวิศวกรเครื่องกลแห่งอเมริกา (ASME) และรหัสเรือแรงดันมีการติดตามอย่างกว้างขวาง รหัสนี้กำหนดข้อกำหนดโดยละเอียดสำหรับการออกแบบการประดิษฐ์การตรวจสอบและการทดสอบภาชนะรับแรงดันและส่วนประกอบของพวกเขา

ในยุโรปใช้คำสั่งอุปกรณ์ความดัน (PED) ช่วยให้มั่นใจถึงความปลอดภัยของอุปกรณ์แรงดันที่วางไว้ในตลาดยุโรป บริษัท ของเรามุ่งมั่นที่จะทำตามมาตรฐานและข้อบังคับเหล่านี้เพื่อจัดหาแผ่นเรือแรงดันคุณภาพสูงให้กับลูกค้าของเรา

บทสรุป

กฎการตรวจสอบสำหรับแผ่นความดันในเรือแรงดันนั้นครอบคลุมและเข้มงวด จากคุณภาพของวัสดุไปจนถึงคุณภาพพื้นผิวความแม่นยำมิติการบำบัดความร้อนและเอกสารทุกด้านจะถูกควบคุมอย่างระมัดระวังเพื่อให้แน่ใจว่าความปลอดภัยและความน่าเชื่อถือของเรือแรงดัน

ในฐานะผู้จัดหาแผ่นความดันเราเข้าใจถึงความสำคัญของกฎระเบียบเหล่านี้ เรามีทีมควบคุมคุณภาพระดับมืออาชีพและอุปกรณ์ตรวจสอบขั้นสูงเพื่อให้แน่ใจว่าผลิตภัณฑ์ทั้งหมดของเราเป็นไปตามมาตรฐานสูงสุด หากคุณอยู่ในตลาดสำหรับแผ่นเรือแรงดันสูงคุณภาพสูงเราขอเชิญคุณติดต่อเราเพื่อรับการจัดซื้อและเจรจาต่อรอง เราพร้อมที่จะให้ผลิตภัณฑ์และบริการที่ดีที่สุดแก่คุณ

การอ้างอิง

• สังคมอเมริกันของวิศวกรเครื่องกล (ASME) รหัสหม้อไอน้ำและความดัน
• สหภาพยุโรป คำสั่งอุปกรณ์ความดัน (PED)
• อุตสาหกรรมต่าง ๆ - มาตรฐานและแนวทางเฉพาะที่เกี่ยวข้องกับการผลิตเรือกดดัน
